Configurations Bie 25mm?n Verticale – BIE25COMPAC 3IVMT45 Eaci

La description

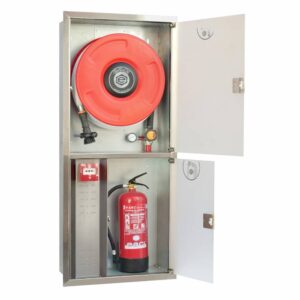

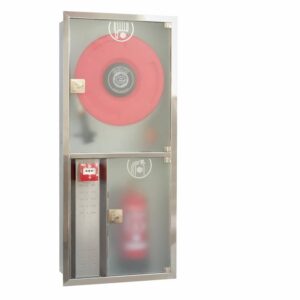

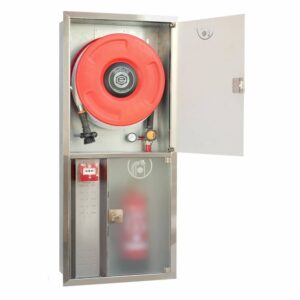

Configuration verticale Bie 25 mm – BIE25COMPAC 3IVMT45 Eaci

Format de configuration verticale.

Cabinet composé de 2 organismes indépendants.

Tiroir encastré et façade amovible avec cadre plat.

Avec département pour extincteur et panneau Réversible pour module technique.

Dimensions du tiroir Hauteur = 1350, Largeur = 560, Contexte = 243 mm.

Dimensions façade amovible Hauteur = 1410, Largeur = 620 mm.

Coffret d'encastrement en tôle d'acier galvanisée non peinte.

Portes encastrées avec charnières en laiton chromé.

Portes en méthacrylate translucide épais 6 mm.

Cadre de solin plat en acier inoxydable AISI 304 « Luminosité ».

Panneau réversible en acier inoxydable AISI 304 « Grafilado ». (une)

Loquets de type loquet Pousser.

Système ROTEX pour nourrir le BIE.

Moulinet fixe Eacisystem avec avance axiale.

Système Spiroflex (anti-étranglement) pour l'alimentation BIE.

Bobineuse en thermoplastique copolymère selon ISO 4892-2. (b)

9 Entrées de puissance possibles.

Lance Triplex triple effet. 1 "filetage femelle (Ø 10 mm.).

Système Guiman pour l'orientation et le glissement du tuyau.

20 m. tuyau semi-rigide Ø 25 mm. FR-694.

Coude de pipette pour un remplacement rapide du tuyau.

Vanne Union folle Boule 1" en laiton chromé.

Boîte de vitesses pour l'actionnement de la vanne, avec traînée en métal.

Manomètre à l'échelle 0 – 16 kg/cm2. filetage 1/4".

Robinet d'arrêt en laiton chromé pour manomètre. filetage 1/4".

Possibilité d'installation avec prise supplémentaire. (Modèle COMPAC 3iVT45)
(une) En raison de sa conception, les boutons poussoirs sont protégés avec le coffret
(b) Exposition à la résistance aux UV aux sources lumineuses à arc au xénon.

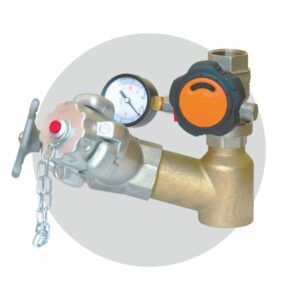

CONFIGURATION DE PRISE SUPPLÉMENTAIRE pour le modèle COMPAC 3iVMT45
apport supplémentaire de 45 mm. en laiton Réf. TAD
Clapet à clapet en laiton chromé Réf. V45LU, avec fermeture vulcanisée.
Essayage de Barcelone Réf. RE45U (Certifié par AENOR, selon la norme UNE 23400)
Casquette Barcelona DN Ø 45 mm. Réf. T45U (Certifié par AENOR, selon la norme UNE 23400).
